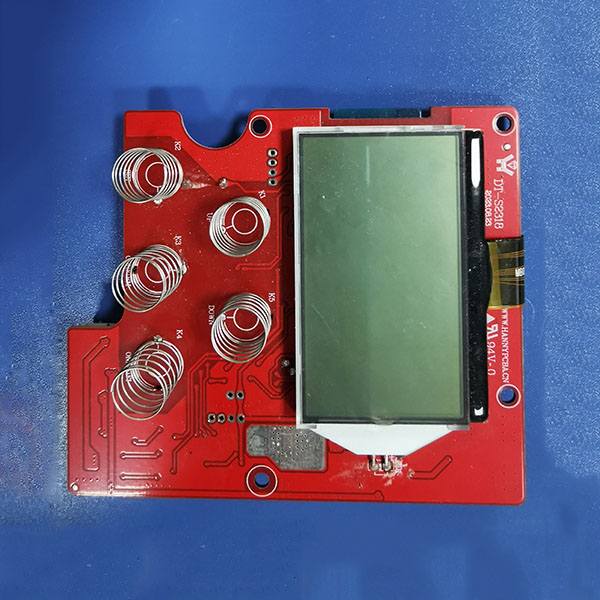

香薰类主板 DT-S2318
上一个:香薰类主板 UP009 下一个:香薰类主板 K708
详情介绍
尺寸与规格
  • 型号:DT-S2318
  • 尺寸:79.0*93.0*15.0(mm)
  • 输入电压:12.0 V DC
产品说明
  • 一、直流-WIFI款,适用于各类纯精油气泵香薰产品; 二、气泵抽出精油打散的同时增加风扇,增加精油的使用效率与范围; 三、拥有精油余量检测,提示精油更换 四、基板上拥有WIFI模块,可以直接手机遥控,操作更便捷; 五、结合板上时钟单片机,可以自主设置机器每天工作时间段;
插座与脚位说明
  • CN5:电源输入(12V DC)
  • CN4:风扇输出(12V DC)
  • CN1:连接气泵A
  • CN7:连接气泵B
  • CN2:连接光电检测板,检测精油余量
  • +3V3----给检测板供电
  • 检水H----信号传输
  • 检水M----信号传输
  • 检水L----信号传输
  • GND----连接检测板负极
