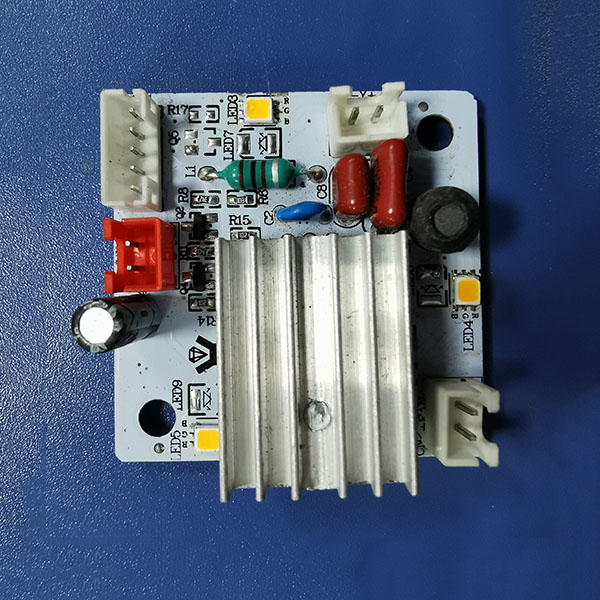

香薰类主板 UP009

上一个：加湿类模组 HY-WD118 下一个：香薰类主板 DT-S2318

详情介绍

尺寸与规格

型号：UP009
尺寸：43.0*42.0*15.0(mm)
输入电压：24.0 V DC
雾化功率(雾化量)：12.0 W (≤35mL/H)
雾化频率：2.4MHZ

产品说明

一、迷你款，适用于各类超声波雾化产品；
二、具有雾化片干烧保护；
三、板框体积小，可以适用更多机型，或作为整个机型的雾化组件；

插座与脚位说明

CN4：电源输入（24V DC）
CN2：风扇输出（12V/24V DC）
CN1：连接控制板
Y1 ：雾化输出
GND----连接按键板负极
其他脚位----信号传输
