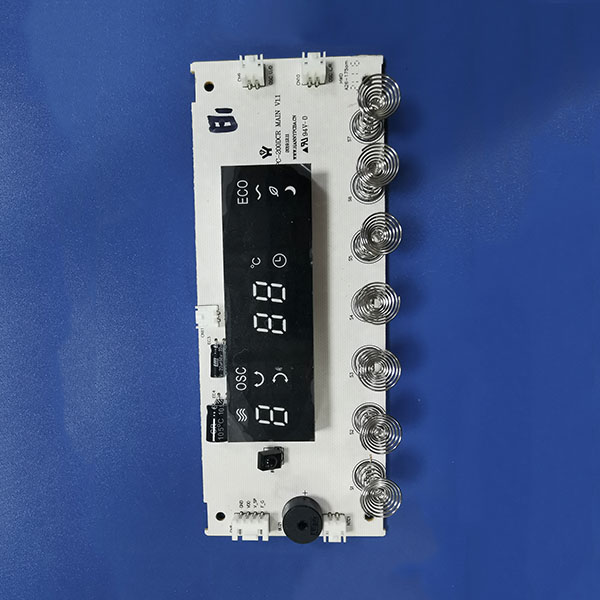

风扇控制板 PC-200DCR

风扇控制板 PC-200DCR

上一个：风扇控制板 PS-12BRDC 下一个：风扇控制板 H16R

详情介绍

尺寸与规格

型号：PC-200DCR
尺寸：65.0*165.5*15.0(mm)
输入电压：24V DC

产品说明

一、复合型直流风扇；
二、遥控和按键双控制，使操作更便捷；
三、两个摇头电机，使吹风面积更广；
四、NTC探头，让功能设置多样性，可以关机环境温度自动调节风扇转数；
五、该风扇板已应用于市场，符合各国安规及EMC认证标准；

插座与脚位说明

CN11：电源输入（24V DC）
NTC1：检测环境温度信号
CN9：上下摇头输出（同步电机）
CN10：左右摇头输出（同步电机）
CN8：连接风扇马达（24VDC）
GND:马达电源输入负极
VDD:马达电源输入正极
V_SP:马达PWM信号
F_G:马达工作反馈电压信号
