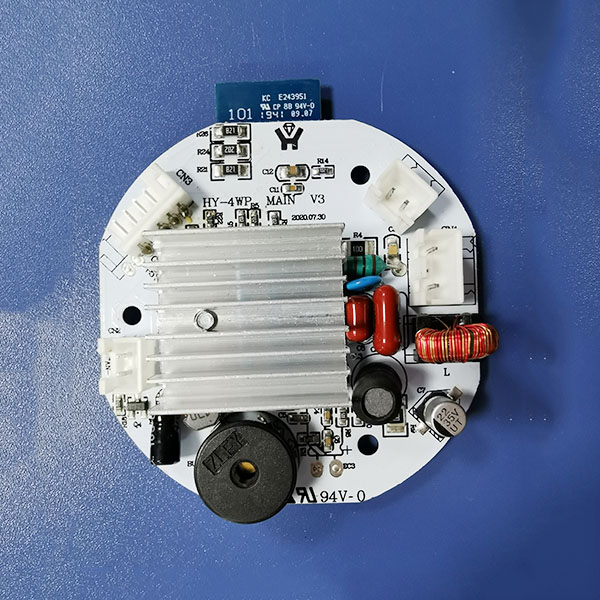

一、核心模块详解

1. 主控单元（MCU）

这是控制板的“大脑”，负责处理所有输入信号、执行逻辑并控制输出。

常用芯片：入门级常用STC8H、STM8系列（成本低），中高端用STM32系列（性能强，功能丰富）。

核心功能：

接收来自按键、遥控器、蓝牙/Wi-Fi模块的用户指令。

处理来自水位、温度、气流传感器的反馈信号。

生成PWM信号，精确控制雾量大小。

控制LED指示灯、显示屏等输出设备。

2. 电源转换模块

为不同模块提供稳定、合适的直流电压。

交流转直流：通过整流滤波电路和开关电源芯片（如OB2269），将市电（AC 110V/220V）转换为稳定的低压直流电（如12V/24V）。

二次降压：再通过LDO线性稳压器（如AMS1117）或DC-DC转换芯片，将电压降至MCU和传感器所需的5V或3.3V。

关键设计：需注意隔离保护，防止高压干扰损坏低压控制电路。

3. 超声波振荡与驱动电路（核心）

这是实现“电能→机械能→雾化”转换的心脏。

振荡电路：由高频振荡三极管（如13003、13005）或MOS管、电感、电容组成，产生高频信号（典型为1.7MHz、2.4MHz或108kHz）。

驱动电路：将MCU的弱控制信号放大，以驱动雾化片。常用驱动芯片（如IRF740、IRF830） 或 MOS管（如IRFZ44N） 搭建。

特殊技术：扫频技术让频率在小范围内周期性变化，可防止水垢在雾化片固定点位沉积，延长其寿命。

4. 水位检测与干烧保护模块

这是最重要的安全模块，防止雾化片在无水状态下空载干烧而损坏。

检测原理：

浮子开关：机械式，利用浮子的升降接通或断开电路。

探针检测：利用水的导电性，当水位低于探针时，回路断开，MCU检测到信号变化。

红外光学检测：通过红外对管，利用水和空气对红外光折射率不同来检测，无接触、寿命长。

保护动作：一旦检测到缺水，MCU会立即切断雾化片的驱动信号，并通常通过声（蜂鸣器）光（LED） 报警。

5. 用户交互与通信模块

这是产品智能化和用户体验的关键。

输入：

本地：触摸/实体按键、旋钮。

远程：红外遥控、蓝牙模块（如HC-05/06）、Wi-Fi模块（如ESP8266/ESP32）。

输出：

视觉：LED指示灯、数码管、OLED显示屏。

听觉：蜂鸣器（用于报警或按键音反馈）。

6. 雾量控制与智能功能模块

决定产品的使用体验和附加值。

雾量控制：MCU通过输出不同占空比的PWM信号来调节驱动电路的功率，从而无极调节雾化量。

智能功能举例：

定时与模式：间歇喷雾、睡眠模式、预约定时。

恒浓度控制：结合气流传感器，监测环境香味浓度并自动调节雾量。

设备互联：通过Wi-Fi接入物联网平台，实现App远程控制、多设备联动。

二、模块协同工作流程

以一个典型的“启动喷雾”指令为例：

指令输入：用户按下按键或通过App发送指令。

信号处理：主控MCU接收到指令。

安全检查：MCU首先检查水位传感器信号，确认水位正常。

驱动执行：MCU向驱动电路发送PWM信号 → 驱动电路工作 → 高频振荡电路产生信号 → 超声波雾化片开始振动雾化。

状态反馈：同时，MCU点亮工作指示灯，并在显示屏上更新状态。

三、选型与设计要点

成本与性能平衡：明确产品定位。消费级产品可优选STC8H；高端或智能产品则需STM32等高性能MCU。

安全第一：干烧保护电路必须可靠，建议采用红外光学检测等非接触式方案以提升寿命和可靠性。

散热设计：驱动管和振荡三极管是主要热源，需合理设计散热片或通风结构。

EMC与稳定性：高频振荡电路易产生电磁干扰，PCB布局时需注意强弱电隔离、信号走线优化，并可通过金属屏蔽罩增强稳定性。
