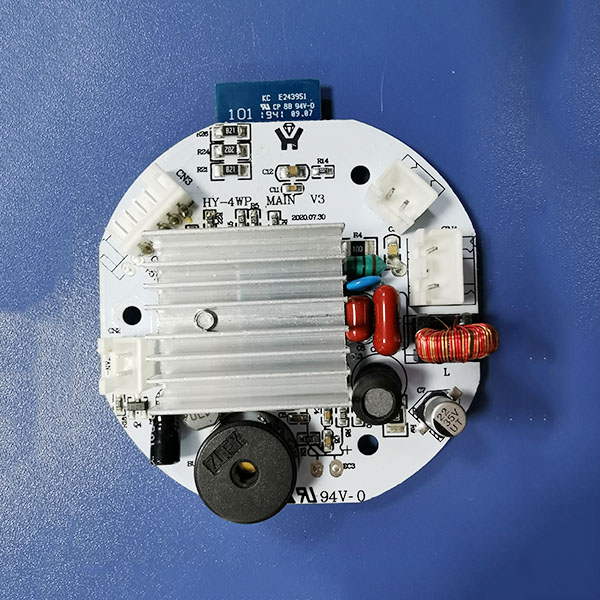

香薰类主板 HY4WP
上一个:直流电源 HY-2436 下一个:风扇控制板 PS-WFRDC
详情介绍
尺寸与规格
  • 型号:HY4WP
  • 尺寸:56.5*63.5*17.0(mm)
  • 输入电压:24.0 V DC
  • 雾化功率(雾化量):12.0 W (≤35mL/H)
  • 雾化频率:2.4MHZ
产品说明
  • 一、通用WIFI款,适用于各类超声波雾化产品;
  • 二、具有雾化片干烧保护;
  • 三、基板上增加WIFI模块,可以直接手机遥控,操作更便捷;
  • 四、CN3座子拥有+5V输出,可以给外接控制板供电;
  • 五、该雾化主板已广泛应用于市场,符合安规及EMC认证标准;
插座与脚位说明
  • CN1:电源输入(24V DC)
  • CN2:风扇输出(12V/24V DC)
  • Y1 :雾化输出
  • CN3:连接控制板
  • GND----连接按键板负极
  • +5V ----给按键板供电5V
  • 其他脚位----信号传输
