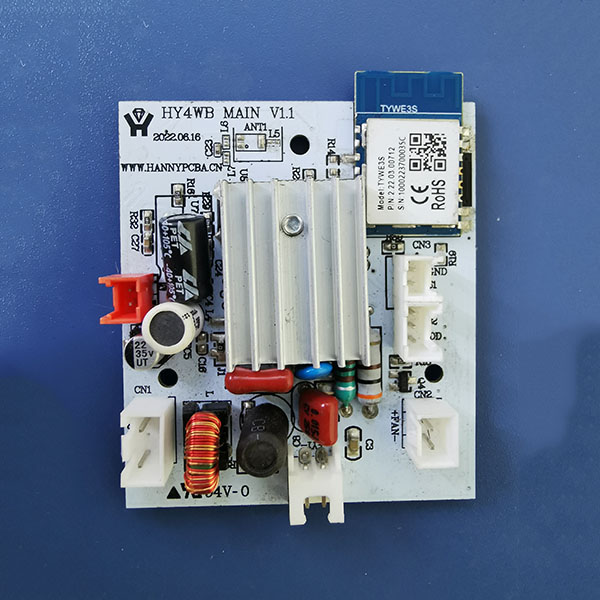

香薰类主板 HY4WB

上一个：(无) 下一个：香薰类主板 W2236

详情介绍

尺寸与规格

型号：HY4WB
尺寸：53.2*64.5*16.5(mm)
输入电压：24.0 V DC
雾化功率(雾化量)：12.0 W (≤35mL/H)
雾化频率：2.4MHZ

产品说明

一、通用WIFI款，适用于各类超声波雾化产品；
二、具有雾化片干烧保护；
三、基板上拥有WIFI模块，可以直接手机遥控，操作更便捷；
四、基板上拥有内置音乐单片机，CN4连接外置喇叭，播放内置音乐；
五、CN3座子拥有+5V输出，可以给外接控制板供电；
六、该雾化主板已广泛应用于市场，符合安规及EMC认证标准；

插座与脚位说明

CN1：电源输入（24V DC）
CN2：风扇输出（12V/24V DC）
Y1 ：雾化输出
CN4：外接喇叭，播放内置音乐
CN3：连接控制板
GND----连接按键板负极
+5V----给按键板供电5V
其他脚位----信号传输
