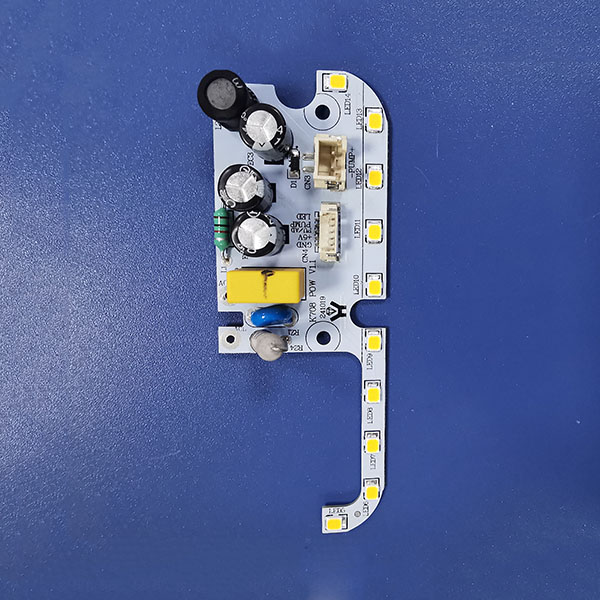

香薰类主板 K708
上一个:香薰类主板 DT-S2318
下一个:香薰类主板 HY6G
详情介绍
尺寸与规格
型号:K708
尺寸:97.0*34.0*20.0(mm)
输入电压:100-240 V AC
产品说明
一、交流简易款,适用于各类纯精油气泵香薰产品;
二、工作原理:利用气泵抽出精油,打散融入空气中
三、该香薰主板已应用于市场,符合安规及EMC认证标准;
插座与脚位说明
ACL/ACN:电源输入(100-240 V AC)
CN3:连接气泵(5V DC)
CN4:连接控制板
GND-----连接按键板负极
+5V-----给按键板供电5V
PU/AD---气泵检测信号输出
PUMP----气泵信号输入
LED----灯光信号输入
