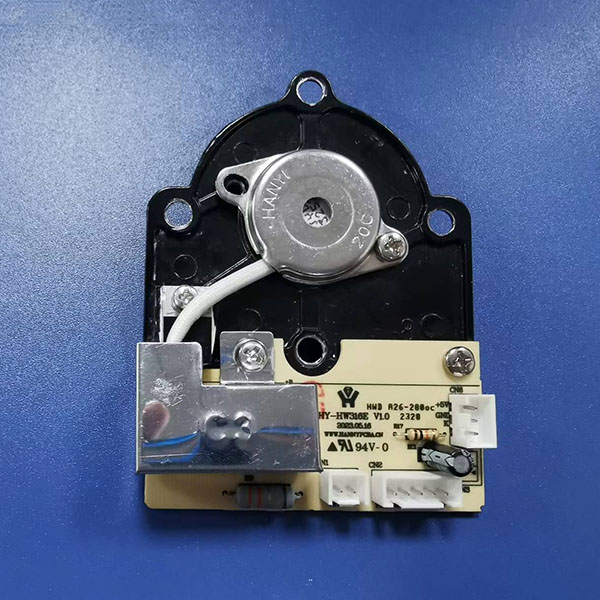

加湿类模组 HY-HW316E

加湿类模组 HY-HW316E

上一个：加湿类模组 HY-HW228 下一个：加湿类模组 HY-HW318FS

详情介绍

尺寸与规格

型号：HY-HW316E
尺寸：68.5 * 93.0 * 24.0( mm）
输入电压：22.0-27.0 V DC
雾化功率(雾化量)：24.0 W (≤300mL/H)
雾化片：ɸ20mm、 1.7M/2.4MHZ(频率可选)

产品说明

一、通用款，适用于各类超声波雾化产品；
二、主动型缺水保护，拥有缺水自动关机保护功能，并输出缺水信号，同时具备霍尔缺水检测，双重保护，性能更稳定可靠；
三、此模组兼容性强，符合安规及EMC认证标准；

插座与脚位说明

CN3：电源输入（24V DC）
CN1：风扇输出（24V DC）
CN6：连接霍尔板(检测水箱水位信号,防止干烧)
CN2：连接控制板
+24V---雾化电源输入正极
GND----雾化电源输入负极
DET----干烧保护输出信号
FOG----雾量大小调节
FAN----风扇控制信号输入
