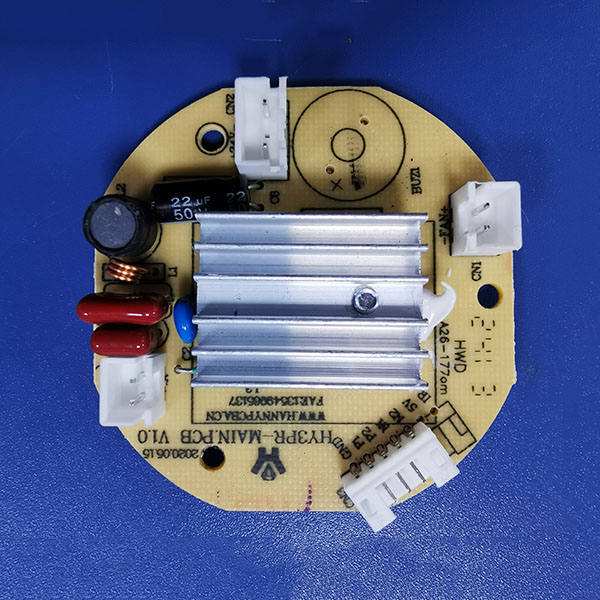

香薰类主板 HY3PR

上一个：香薰类主板 HY6G 下一个：香薰类主板 HY4E

详情介绍

尺寸与规格

型号：HY3PR
尺寸：53.0*52.4*15.0（mm）
输入电压：24.0 V DC
雾化功率(雾化量)：12.0 W (≤35mL/H)
雾化频率：2.4MHZ

产品说明

一、通用经济款，适用于各类超声波雾化产品；
二、具有雾化片干烧保护；
三、CN3座子拥有+5V输出，可以给外接控制板供电；
四、该雾化主板已广泛应用于市场，功能稳定；

插座与脚位说明

CN2：电源输入（24V DC）
CN1：风扇输出（12V/24V DC）
Y1 ：雾化输出
CN3：连接控制板
GND----连接按键板负极
5V ----给按键板供电+5V
IR ----遥控信号传输
其他脚位 ----信号传输
