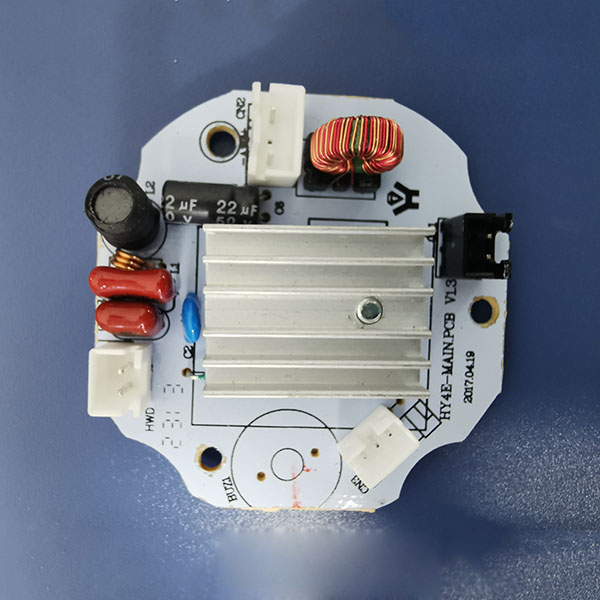

香薰类主板 HY4E

上一个：香薰类主板 HY3PR 下一个：香薰类主板 HY4TY

详情介绍

尺寸与规格

型号：HY4E
尺寸：53.0*52.4*16.5(mm)
输入电压：24.0 V DC
雾化功率(雾化量)：12.0 W (≤35mL/H)
雾化频率：2.4MHZ

产品说明

一、通用款，适用于各类超声波雾化产品；
二、具有雾化片干烧保护；
三、RGB灯珠，可以自主组合各色灯光效果；
四、该雾化主板已广泛应用于市场，符合安规及EMC认证标准；

插座与脚位说明

CN2：电源输入（24V DC）
CN1：风扇输出（12V/24V DC）
Y1 ：雾化输出
CN3：连接控制板
GND----连接按键板负极
其他脚位----信号传输
