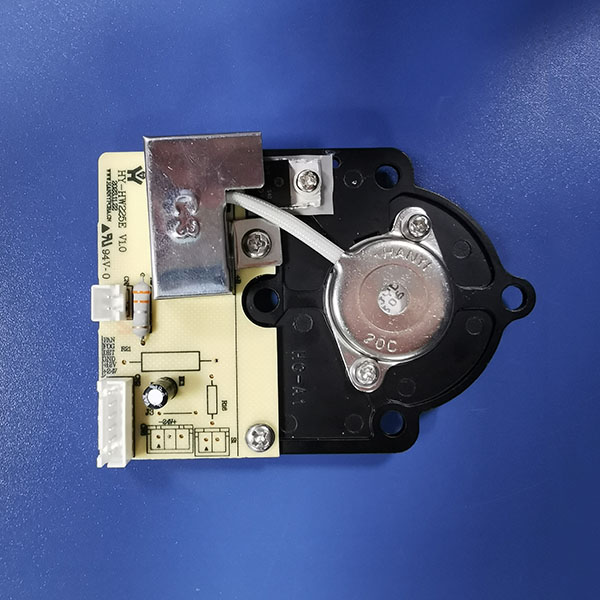

加湿类模组 HY-HW225E

加湿类模组 HY-HW225E

上一个：加湿类模组 HY-42ML 下一个：加湿类模组 HY-HW228

详情介绍

尺寸与规格

型号：HY-HW225E
尺寸：72.0 * 98.0 * 24.5(mm)
输入电压：22.0-27.0 V DC
雾化功率(雾化量)：24.0 W (≤300mL/H)
防腐蚀性雾化片：ɸ20mm、1.7M/2.4MHZ(频率可选)

产品说明

一、加强型防腐蚀雾化模组，外套316不锈钢罩和强防腐蚀性雾化片，适用于各类理疗、消杀、医疗类产品；
二、具有雾化片干烧缺水保护信号输出与干簧管缺水检测，双重保护（可以二选一）；
三、已广泛应用于市场，符合医疗级标准；
四、雾化模组符合安规及EMC认证标准；

插座与脚位说明

CN6：电源输入（24V DC）
CN1：风扇输出（12/24V DC）
S1 ：连接干簧管（检测水箱水位信号,防止干烧）
CN2：连接控制板
+24V---雾化电源输入正极
+12V---风扇电源输入正极
GND----雾化电源输入负极
DET----干烧保护输出信号
FOG----雾量大小调节
FAN----风扇控制信号输入
