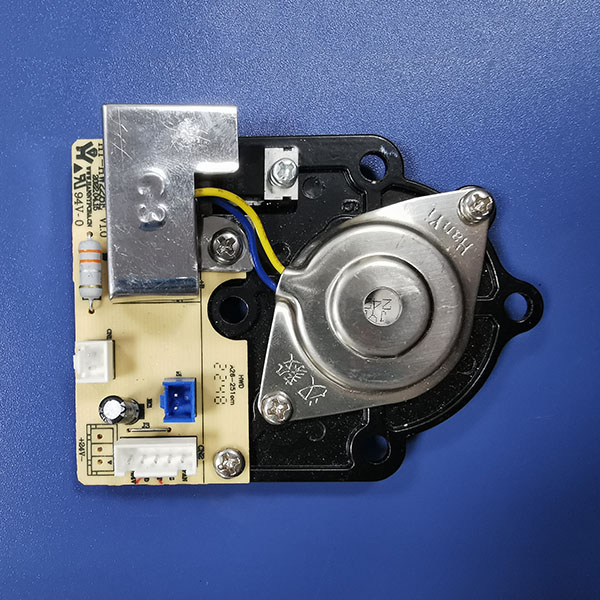

加湿类模组 HY-HW228

加湿类模组 HY-HW228

上一个：加湿类模组 HY-HW225E 下一个：加湿类模组 HY-HW316E

详情介绍

尺寸与规格

型号：HY-HW228E
尺寸：68.5 * 93.0 * 24.0(mm)
输入电压：22.0-27.0 V DC
雾化功率(雾化量)：24.0 W (≤300mL/H)
雾化片：ɸ25mm、 1.7M/2.4MHZ(频率可选)

产品说明

一、通用款，适用于各类超声波雾化产品；
二、具有雾化片干烧缺水保护信号输出与被动型干簧管缺水检测，双重保护；
三、雾化模组符合安规及EMC认证标准；

插座与脚位说明

CN6：电源输入（24V DC）
CN1：风扇输出（24V DC）
S1：连接干簧管(检测水箱水位信号,防止干烧)
CN2：连接控制板
+24V---雾化电源输入正极
GND----雾化电源输入负极
DET----干烧保护输出信号
FOG----雾量大小调节
FAN----风扇控制信号输入
